Strukturierte Kommunikation in Netzwerken mittels Schichtenmodellen

Lernziele und Kompetenzen

  • Untersuchen, wie abstrakte technische Modelle (OSI/TCP‑IP) in alltägliche Analogie‑Szenarien übertragen werden können.
  • Differenzieren, welche Aufgaben in welcher Schicht sinnvoll angeordnet sind.
  • Erklären, wie Protokolle Kommunikation regeln und wie Schichten zusammenwirken, um komplexe Kommunikation zu ermöglichen.
  • Vergleichen, wie Sender und Empfänger auf derselben Schicht (horizontal) „so tun, als würden sie direkt kommunizieren“, obwohl die echte Kommunikation vertikal durch alle Schichten verläuft.

Voraussetzungen

  • keine

Aufgabenbeschreibung

Entwirf ein einfaches Kommunikationsmodell, das zeigt, wie zwei Geräte über ein Netzwerk miteinander kommunizieren – unter Berücksichtigung von Protokollen und Standards.

Elemente, die enthalten sein sollten:

  • Sender & Empfänger
  • Übertragungsmedium
  • Protokollschichten

In dieser Aufgabe soll ein Schichtenmodell aus insgesamt 3 Schichten entwickelt werden, welches das Verfassen, Versenden, Empfangen und Lesen einer Werbebroschüre beschreibt. Da die meisten Empfänger Werbung nicht lesen, nehmen wir an, dass es sich um die Speisekarte der „Stammpizzeria“ handelt, an der der Empfänger großes Interesse hat.

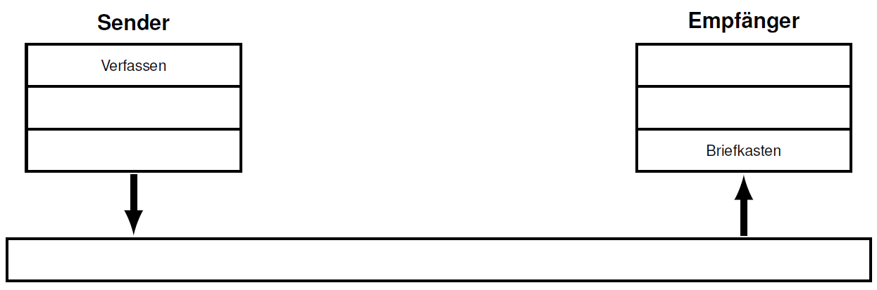

Die Abbildung dient als Vorlage für das Schichtenmodell.

Teil 1: Schichten

Überlegen Sie sich für die fehlenden Schichten sowie den Übertragungskanal sinnvolle Bezeichnungen und ergänzen Sie diese in der Abbildung.

Teil 2: Dienste

Beschreiben Sie, welche Dienste jede der drei Schichten erbringt.

Teil 3: Kommunikation

Was versteht man unter horizontaler und vertikaler Kommunikation im Kontext von Schichtenmodellen? Zeichnen Sie beide Kommunikationstypen in die Abbildung aus Teilaufgabe 2 ein.

Abgabe

siehe allgemeine Abgaberegeln

Ergänzung:

Die Vorlage muss vollständig ausgefüllt werden:

Für jede der drei Schichten sind die Dienste in 2–4 Sätzen zu beschreiben.

Bewertung

Gruppengröße: 1 Person

Maximale Punktezahl: 1

Maximale Punkteanzahl bei verspäteter Abgabe < 24h: 0,5

Maximale Punkteanzahl bei verspäteter Abgabe > 24h: 0
