Route Summarization

Einführung

Routenzusammenfassung, auch als Routenaggregation oder Supernetting bekannt, ist eine Technik zur Reduzierung der Größe von Routing-Tabellen durch die Gruppierung mehrerer spezifischer Routen zu einer einzigen, allgemeineren Route. Dies vereinfacht das Routing, spart Bandbreite, reduziert den Speicherbedarf und verbessert die Netzwerkstabilität.

Ziele

  • Verstehen und anwenden von Route Summarization (Routen-Zusammenfassung), um die Routing-Tabelle zu vereinfachen und die Effizienz zu steigern.

Kompetenzzuordnung

NWTK Switching und Routing

  • grundlegende Routingaufgaben erklären und in kleinen Netzwerken statisches Routing einsetzen

Voraussetzungen

  • Packet Tracer installiert
  • Grundlagen Routing und VLSM aus vorherigen Übungen wiederholt

Detaillierte Aufgabenbeschreibung

Fasse die einzelnen Routen so gut wie möglich zusammen. Ziel ist es so wenige Routen wie möglich in den Routing Tabellen zu hinterlegen.

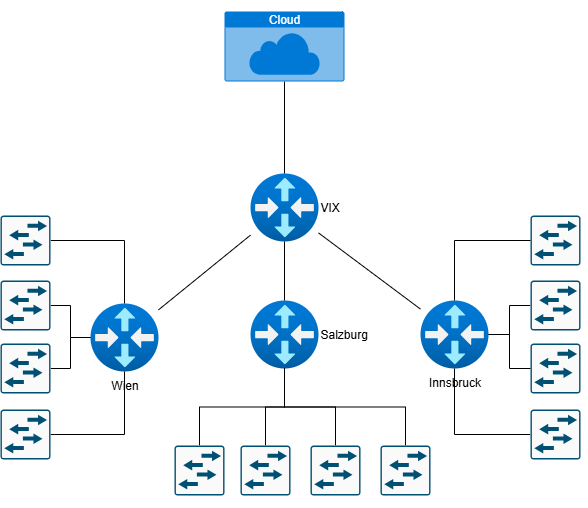

Gerät Netzwerk
Wien 172.16.(Katalognummer mod 3)* 64 /24
Wien 172.16.(Katalognummer mod 3)* 64 + 1 /24
Wien 172.16.(Katalognummer mod 3)* 64 + 2 /24
Wien 172.16.(Katalognummer mod 3)* 64 + 3 /24
Salzburg 172.16.(Katalognummer mod 3)* 64 + 4 /24
Salzburg 172.16.(Katalognummer mod 3)* 64 + 5 /24
Salzburg 172.16.(Katalognummer mod 3)* 64 + 6 /24
Salzburg 172.16.(Katalognummer mod 3)* 64 + 7 /24
Innsbruck 172.16.(Katalognummer mod 3)* 64 + 8 /24
Innsbruck 172.16.(Katalognummer mod 3)* 64 + 9 /24
Innsbruck 172.16.(Katalognummer mod 3)* 64 + 14 /24
Innsbruck 172.16.(Katalognummer mod 3)* 64 + 15 /24

Aufgabe Grundkompetenz:

  • Identifiziere die Möglichkeit zur Zusammenfassung:

    • Welche übergeordnete Netzadresse kann jeweils die Routen zusammenfassen?

  • Berechne die zusammenfassende Route:

    • Finde die gemeinsame Präfixlänge.
    • Bestimme die neue Netzadresse und Subnetzmaske.

  • Konfiguriere die zusammenfassende Route:

    • Ersetze die Einzelrouten durch eine zusammenfassende statische Route.

Aufgabe Erweiterte Kompetenz:

  • Was ist der Unterschied zwischen Route Summarization in statischen und dynamischen Routing-Protokollen?
  • Welche Routing-Protokolle unterstützen automatische Route Summarization? Welche nicht?
  • Warum ist Route Summarization besonders wichtig in hierarchischen Netzwerken mit dynamischem Routing?
  • Welche Routing Protokolle unterstützen Route Summarization und was ist deren Einsatzgebiet?
  • Welche Auswirkungen hat Route Summarization auf die Fehlersuche im Netzwerk
  • Wie kann man sicherstellen, dass zusammengefasste Routen keine wichtigen Detailinformationen verlieren?

Fragestellungen

Im Rahmen dieser Übung benantworte folgende Fragestellungen:

  • Wie erkennt man, ob mehrere Netzwerke zusammengefasst werden können?
  • Welche Risiken oder Nachteile können bei zu großzügiger Summarization entstehen?
  • Wie kann Route Summarization die Konvergenzzeit eines Netzwerks beeinflussen?
  • Wie wirkt sich Route Summarization auf die Fehlersuche im Netzwerk aus?
  • Wie kann Route Summarization zur Reduzierung von Bandbreitenverbrauch beitragen?
  • Was passiert, wenn eine IP außerhalb des zusammengefassten Bereichs auftaucht
  • Welche Vorteile bringt Route Summarization in großen Netzwerken?
  • Wie wirkt sich Summarization auf die Stabilität von Routing-Protokollen aus?

Abgabe

Die durchgeführten Tätigkeiten und gewünschten Elemente müssen in einem Protokoll zusammengefasst werden. Die Fragestellungen sollen ebenfalls in diesem Dokument bearbeitet werden.

Das Protokoll ist eingescannt als ein PDF File zusammen mit dem Packet Tracer Projektfile auf moodle abzugeben.

Bewertung

  • Gruppengröße: 1 Person
  • Maximale Punktezahl Grundkompetenz: 2
  • Zusätzliche Punkte erweiterte Kompetenz (vollständige GK ist Voraussetzung): 1
  • Maximale Punkteanzahl bei verspäteter Abgabe (<= 1 Woche): 1
  • Maximale Punkteanzahl bei verspäteter Abgabe (> 1 Woche): 0,5

Quellen

Pre-Read Material

Ordner nicht gefunden: 2nd year/Route Summarization/PreRead-Published

Attachments

Ordner nicht gefunden: 2nd year/Route Summarization/Attachments
