Single Area OSPF

Einführung

OSPF ist ein leistungsfähiges und effizientes Routing-Protokoll, das in IP-Netzen jeder Größe eingesetzt wird. Es ist hoch skalierbar, sicher und zuverlässig und bietet viele Vorteile gegenüber anderen Routing-Protokollen.

Ziele

  • Implementieren von Single-Area-OSPFv2 sowohl in Punkt-zu-Punkt als auch in Broadcast-Multiaccess-Netzwerken.

Kompetenzzuordnung

NWTK Switching und Routing

  • grundlegende Routingaufgaben erklären und in kleinen Netzwerken statisches Routing einsetzen

Voraussetzungen

  • Packet Tracer installiert
  • Basiskonfiguration Router

Detaillierte Aufgabenbeschreibung

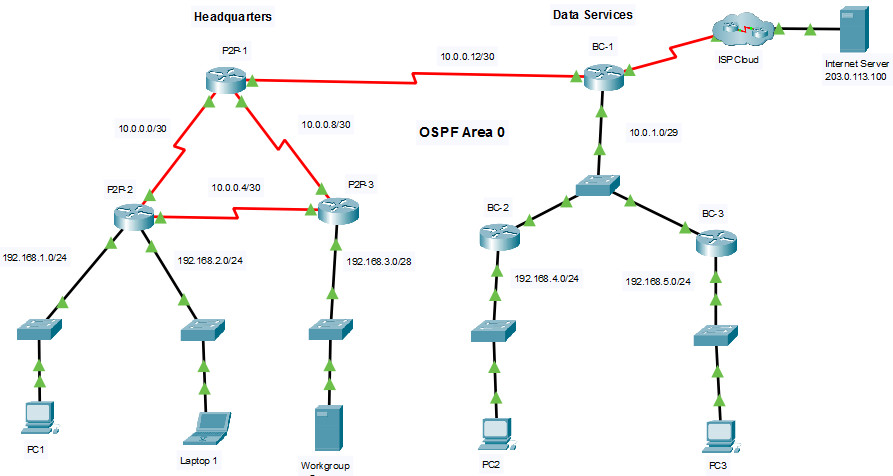

Sie unterstützen einen Netzwerkingenieur beim Testen eines OSPF-Setups, indem Sie das Netzwerk in Ihrem Labor aufbauen. Sie haben die Geräte miteinander verbunden, die Schnittstellen konfiguriert und die Konnektivität innerhalb der lokalen LANs hergestellt. Ihre Aufgabe ist es, die OSPF-Konfiguration gemäß den Anforderungen des Ingenieurs abzuschließen. Nutzen Sie die bereitgestellten Informationen und die Anforderungsliste, um das Testnetzwerk zu konfigurieren. Nach erfolgreichem Abschluss der Aufgabe sollten alle Hosts den Internetserver anpingen können.

Device Interface IP Address / Prefix
P2P-1 S0/1/0 10.0.0.1/30
P2P-1 S0/1/1 10.0.0.9/30
P2P-1 S0/2/0 10.0.0.13/30
P2P-2 S0/1/0 10.0.0.2/30
P2P-2 S0/1/1 10.0.0.5/30
P2P-2 G0/0/0 192.168.1.1/24
P2P-2 G0/0/1 192.168.2.1/24
P2P-3 S0/1/0 10.0.0.6/30
P2P-3 S0/1/1 10.0.0.10/30
P2P-3 G0/0/0 192.168.3.1/28
BC-1 S0/1/0 10.0.0.14/30
BC-1 S0/1/1 64.0.100.2/30
BC-1 G0/0/0 10.0.1.1/29
BC-2 G0/0/0 192.168.4.1/30
BC-2 G0/0/1 10.0.1.2/29
BC-3 G0/0/0 192.168.5.1/24
BC-3 G0/0/1 10.0.1.3/29
Internet Server NIC 203.0.113.100/24
PC 1 NIC 192.168.1.10/24
Laptop 1 NIC 192.168.2.20/24
Workgroup Server NIC 192.168.3.14/28
PC 2 NIC 192.168.4.40/24
PC 3 NIC 192.168.5.50/24

Aufgabe Grundkompetenz:

Konfiguration Sie nur jenen Teil des Netzwerkes mit Point-to-Point Verbindungen

  • Verwenden Sie die Prozess-ID (Katalognummer) für die OSPF-Aktivierung auf allen Routern (router ospf <process-id>).
  • Aktivieren Sie OSPF mithilfe von network Statements und Wildcard Masken auf den Routern im Headquarters (network <network-adress> <wildcard-mask> area 0 und ip ospf <process-id> area 0).
  • Aktivieren Sie OSPF, indem Sie die Schnittstellen der Netzwerkgeräte auf den Routern im Bereich "Data Services" konfigurieren (falls erforderlich).
  • Konfigurieren Sie die Router-IDs auf den Routern des Multiaccess-Netzwerks wie folgt (router-id <id>):
    • BC-1: 6.6.6.6
    • BC-2: 5.5.5.5
    • BC-3: 4.4.4.4
  • Konfigurieren Sie OSPF so, dass Routing-Updates nicht in Netzwerke gesendet werden, in denen sie nicht benötigt werden ( passive-interface <interface-id>).
  • Konfigurieren Sie eine Standardroute zur ISP-Cloud mittels Angabe des Exit Interfaces (ip route 0.0.0.0 0.0.0.0 <interface-id>).
  • Verteilen Sie die Standardroute automatisch an alle Router im Netzwerk (default-information originate).
  • Konfigurieren Sie die OSPF-Router so, dass die Kosten für die Gigabit-Ethernet-Schnittstelle 10 und die für Fast-Ethernet 100 betragen (auto-cost reference-bandwidth <reference-value>).
  • Konfigurieren Sie den OSPF-Kostenwert der P2P-1-Schnittstelle Serial0/1/1 auf 50 (ip ospf cost <cost-value>).

Aufgabe Erweiterte Kompetenz:

Add-On: Erweitern Sie das Netzwerk um den Multiaccess Bereich

  • Konfigurieren Sie Router BC-1 mit der höchsten OSPF-Schnittstellenpriorität, damit er immer der designierte Router des Multiaccess-Netzwerks ist.
  • Warum ist die Wahl eines Designated Routers (DR) in einem OSPF-Multiaccess-Netzwerk notwendig?
  • Wie wird entschieden, welcher Router DR oder BDR wird?
  • Welche Rolle spielt der Backup Designated Router (BDR)?
  • Wie viele OSPF-Nachbarn kann ein Router in einem Multiaccess-Netzwerk haben?
  • Wie unterscheidet sich die LSA-Verteilung in einem Multiaccess-Netzwerk im Vergleich zu einem Point-to-Point-Netzwerk?

Fragestellungen

Im Rahmen dieser Übung benantworte folgende Fragestellungen:

  • Wie viele OSPF-Nachbarn kann ein Router in einem Point-to-Point-Link haben?
  • Welche Rolle spielt der DR (Designated Router) in einem Point-to-Point-Netzwerk?
  • Welche OSPF-Pakettypen werden beim Aufbau einer Nachbarschaft über eine Point-to-Point-Verbindung verwendet?
  • Wie wird die OSPF-Kostenmetrik auf einem Point-to-Point-Link berechnet?

Abgabe

Die durchgeführten Tätigkeiten und gewünschten Elemente müssen in einem Protokoll zusammengefasst werden. Die Fragestellungen sollen ebenfalls in diesem Dokument bearbeitet werden.

Das Protokoll ist eingescannt als ein PDF File zusammen mit dem Packet Tracer Projektfile auf moodle abzugeben.

Bewertung

Gruppengröße: 1 Person Maximale Punktezahl Grundkompetenz: 2 Zusätzliche Punkte erweiterte Kompetenz (vollständige GK ist Voraussetzung): 1 Maximale Punkteanzahl bei verspäteter Abgabe (<= 1 Woche): 1 Maximale Punkteanzahl bei verspäteter Abgabe (> 1 Woche): 0,5
