Planung, Dokumentation und Bewertung einer strukturierten Gebäudeverkabelung

Lernziele und Kompetenzen

  • Den Aufbau einer strukturierten universellen Kommunikationsverkabelung verstehen.
  • Geeignete Leitungstypen (z. B. Cat‑Kabel, Glasfaser) auswählen und sinnvoll begründen können.
  • Anforderungen wie WLAN‑Abdeckung, Arbeitsplatz‑Anschlüsse, Telefonie, Drucker in eine Netzplanung integrieren.
  • Die Rolle eines Etagenverteilers verstehen und dessen Rack‑Struktur sinnvoll planen.
  • Technische Anforderungen (Bandbreite, Anzahl Anschlüsse, PoE‑Bedarf, Topologie) analysieren und in eine korrekte Planung überführen.
  • Entscheiden können, welche Leitungen wohin verlegt werden müssen (Backbone → LWL, Büros → Kupfer).
  • Einen Rack‑Aufbau logisch strukturieren (Patchpanel, Switch, Kabelmanagement, evtl. USV).
  • Eine klare, strukturierte Netzwerktopologie zeichnen und beschriften.

Voraussetzungen

  • Plan ausdrucken

Aufgabenbeschreibung

Teil 1: Verkabelung erstellen

  • Skizzieren Sie eine strukturierte universelle Kommunikationsverkabelung. Verwenden sie den bereitgestellten Plan.

  • Wählen Sie Leitungen für die Verkabelung aus und begründen sie ihre Wahl.

  • Das Bürogebäude ist einstöckig. Der Internetanschluss mit 1000 Mbit/s erfolgt über Glasfaser. Der Übergabepunkt befindet sich in der IT-Zentrale.

  • Stellen sie sicher, dass in jedem Büro genügend Anschlüsse für PC, Drucker und Telefon vorhanden sind.

  • Das gesamte Gebäude soll mit WLAN abgedeckt werden. Sehen sie daher auch Anschlüsse für WLAN-Accesspoints vor.

  • Wie viele Anschlussdosen werden eingeplant?

  • Welche Leitungen sehen sie vor?

  • Welche aktiven Netzwerkgeräte kommen in ihrer Planung zum Einsatz?

Abgabe

siehe allgemeine Abgaberegeln

Ergänzung:

Skizzierte Gebäudeverkabelung

Die Skizze muss enthalten:

  • Darstellung des gesamten einstöckigen Bürogebäudes
  • IT‑Zentrale mit Übergabepunkt (Glasfaser 1000 Mbit/s)
  • Etagenverteiler / zentraler Verteilerpunkt
  • Datenleitungen vom Verteiler zu den Büros
  • geplante Anzahl an Anschlussdosen pro Raum
  • markierte WLAN‑Access‑Point‑Standorte
  • klare Bezeichnungen: z. B. AP1, Dose 1A/1B, TR1 …

Form der Abgabe:

  • Handskizze (Foto/Scan) oder
  • digitale Zeichnung (Draw.io, PowerPoint, OneNote, Visio, …)

Die Skizze muss gut lesbar sein.

Auswahl und Begründung der Leitungen

Es müssen folgende Punkte angegeben werden:

  • welcher Kabeltyp verwendet wird (z. B. Cat.6A, Cat.7, Duplex‑LWL OM4 etc.)
  • warum dieser Typ gewählt wurde (Geschwindigkeit, Zukunftssicherheit, PoE, Dämpfung …)
  • welche Leitungen wohin verlegt werden (z. B. Backbone → LWL, Büros → Kupfer)

Darstellungsvorschlag:

Bereich Leitungstyp Begründung
Backbone IT‑Zentrale → Switch LWL OM4 hohe Bandbreite, geringe Dämpfung
Büroverkabelung Cat.6A Kupfer 10 Gbit/s fähig, PoE geeignet

Anzahl der Anschlussdosen

Die Abgabe muss enthalten:

  • eine Aufzählung pro Raum, wie viele Dosen vorgesehen sind
  • kurze Begründung, z. B.:
  • PC
  • Drucker
  • Telefon (VoIP)
  • evtl. Dockingstation
  • Reserveports

Beispiel (Strukturvorgabe):

Büro 1: 4 Dosen (PC, Drucker, Telefon, Reserve)
Büro 2: 3 Dosen …
Konferenzraum: 2 Dosen + AP
…
Gesamtsumme: XX Anschlussdosen

Pflichtkomponenten im Rack

Folgende Geräte und Komponenten müssen im Rack eingeplant werden:

Komponente Pflicht? Beschreibung
Patchpanel (24‑Port oder 48‑Port) ✔ Für alle Anschlussdosen
Switch (PoE‑fähiger Switch empfohlen) ✔ Für PCs, Telefone, Access Points
Kabelmanagement‑Führung (horizontal + vertikal) ✔ Saubere Kabelführung
Glasfaser‑Anschluss / ONT falls notwendig Übergabepunkt wird angebunden
USV (1 HE) empfohlen Schutz vor Stromausfall
Beschriftungssystem ✔ Dosen & Ports nummeriert

Patchpanel‑Zuordnung

Die Abgabe muss beinhalten:

  • Welche Ports des Patchpanels zu welchen Räumen führen
  • Nummerierung PP1 → Dose 1A/1B …

Beispiel:

PP01–PP04 → Büro 1 (2 Doppeldosen)
PP05–PP06 → Besprechungsraum
PP07 → Access Point Flur
…

Switch‑Belegung

Folgende Angaben sind notwendig:

  • Anzahl benötigter Ports
  • ob PoE‑Ports benötigt werden (für Access Points / Telefone)
  • geplante Switch‑Dimensionierung (z. B. 24‑Port Gigabit PoE+)

Beispiel:

Ports 1–8: Büroanschlüsse
Ports 9–10: Besprechungsraum
Ports 11–12: WLAN‑APs (PoE)
UpLink: LWL zur IT‑Zentrale

Zeichnerische Darstellung des Racks

Die Abgabe muss eine schematische Darstellung enthalten:

Frontansicht des Racks (vereinfacht): - Patchpanel oben - Switch darunter - Kabelmanagement - USV (optional)

Beispieldarstellung (vereinfachte ASCII‑Form erlaubt):

[  Patchpanel 24-Port  ]
[ Kabelmanagement HE    ]
[  24-Port PoE Switch   ]
[    USV 1 HE (opt.)    ]

Bewertung

Gruppengröße: 1 Person

Maximale Punktezahl: 1

Maximale Punkteanzahl bei verspäteter Abgabe < 24h: 0,5

Maximale Punkteanzahl bei verspäteter Abgabe > 24h: 0

Quellen

Pre-Read Material

Datei Typ Größe Geändert
📕 PreRead Material - Physical.pdf .pdf 150.85 KB 2026-05-05 06:42

Attachments

Datei Typ Größe Geändert

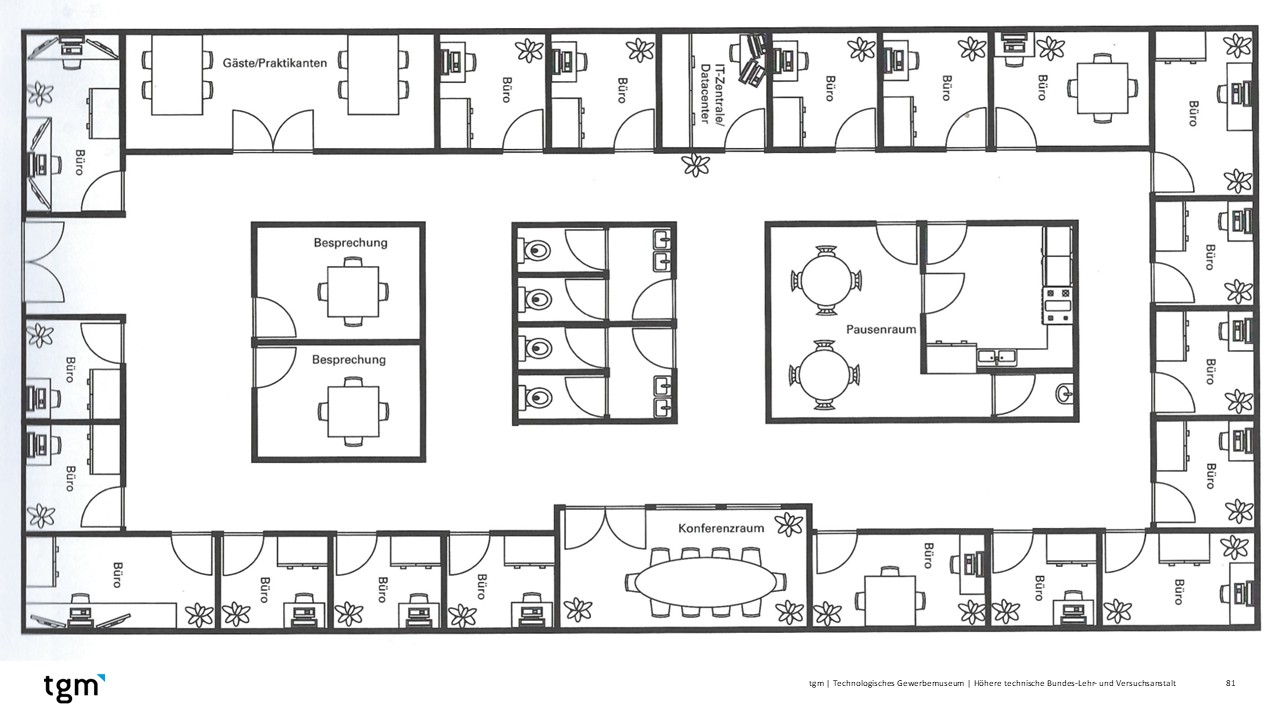

🖼️ Plan für Strukturierte Verkabelung.jpg .jpg 158.88 KB 2026-05-05 06:42
