VLAN & Trunking

Einführung

VLANs (Virtual LANs) und Trunking sind eng miteinander verbundene Konzepte in Netzwerken. VLANs ermöglichen die logische Aufteilung eines physischen Netzwerks in mehrere, voneinander getrennte Netzwerke, während Trunking eine Methode ist, um Datenverkehr von mehreren VLANs über eine einzige physische Verbindung (den Trunk) zu übertragen.

Ziele

  • Verständnis von VLANs und deren Zweck
  • Konfiguration von VLANs auf Switches
  • Einrichtung von Trunk-Ports zwischen Switches
  • Überprüfung der VLAN-Kommunikation

Kompetenzzuordnung

NWTK Switching und Routing

  • grundlegende Switchingaufgaben erklären und in kleinen Netzwerken einsetzen sowie die Problematik von Netzwerkschleifen erläutern
  • die Verwendung von virtuellen Netzwerken (VLANs) begründen und für Midrange-Netzwerke planen

Voraussetzungen

  • Packet Tracer installiert
  • Grundlagen Switchung und OSI Layer 2 aus dem 1. Jahrgang wiederholt

Detaillierte Aufgabenbeschreibung

In diesem Labor erstellen Sie VLANs auf beiden Switches in der Topologie, weisen VLANs den Switch-Zugriffsports zu, überprüfen, ob die VLANs wie erwartet funktionieren, und erstellen VLAN-Trunks zwischen den beiden Switches.

Gerät VLAN IP
S1 VLAN 10 192.168.(Katalognummer mod7 + 1).11/24
S1 VLAN 20 192.168.(Katalognummer mod7 + 2).11/24
S1 VLAN 30 192.168.(Katalognummer mod7 + 3).11/24
S2 VLAN 10 192.168.(Katalognummer mod7 + 1).12/24
S2 VLAN 20 Keine IP, aber in VLAN Datenbank
S2 VLAN 30 Keine IP, aber in VLAN Datenbank
PC-A / 192.168.(Katalognummer mod7 + 2).13/24
PC-B / 192.168.(Katalognummer mod7 + 3).13/24
  • VLAN 10 = Management (S1 und S2)
  • VLAN 20 = Sales (S1 F0/6)
  • VLAN 30 = Operations (S2 F0/18)
  • VLAN 999 = ParkingLot (S1 F0/2-5, F0/7-24 und S2 F0/2-17, F0/19-24)
  • VLAN 1000 = Native (N/A)

Aufgabe Grundkompetenz:

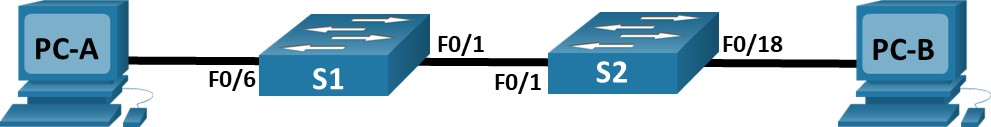

Netzwerkaufbau in Packet Tracer und Gerätegrundeinstellungen (siehe Abbildung)

  • VLANs erstellen und Switch-Ports zuweisen wie in der Tabelle angegeben
  • 802.1Q-Trunk zwischen den Switches konfigurieren

  • Überprüfen Sie die Konnektivität innerhalb eines VLANs.

    • Kann PC-A PC-B anpingen?
    • Kann PC-A S1 anpingen?
    • Kann PC-B S2 anpingen?
    • Kann S1 S2 anpingen?
    • Wenn Sie eine der obigen Fragen mit Nein beantwortet haben, warum waren die Pings nicht erfolgreich?

Beispielkonfiguration für VLAN 10 (SVI)

configure terminal
vlan 10
name VLAN10
interface vlan 10
ip address 192.168.10.1 255.255.255.0
no shutdown
end
write memory

Erläuterung:

  • vlan 10 erstellt (oder öffnet) das VLAN im VLAN-Datenbank-Kontext.
  • interface vlan 10 erzeugt das Layer‑3‑Interface (SVI).
  • ip address ... weist die IP‑Adresse zu.
  • no shutdown aktiviert die Schnittstelle.
  • write memory speichert die Konfiguration.

Achtung: bitte Complex PDU für den Test verwenden, oder das Terminal am PC.

Aufgabe Erweiterte Kompetenz:

  • VLAN Hopping: Was ist das und wie kann ich mich schützen?

Fragestellungen

Im Rahmen dieser Übung benantworte folgende Fragestellungen:

  • Was ist ein VLAN und warum wird es verwendet?
  • Wie unterscheidet sich ein Access-Port von einem Trunk-Port?
  • Welche Rolle spielt das IEEE 802.1Q-Protokoll beim Trunking?
  • Was passiert, wenn ein Switch einen VLAN-Tag empfängt, den er nicht kennt?
  • Welche Hauptvorteile kann ein Unternehmen durch die effektive Nutzung von VLANs erzielen?
  • Was passiert, wenn ein Endgerät in einem VLAN keine IP-Adresse erhält?
  • Was passiert, wenn zwei Geräte in unterschiedlichen VLANs kommunizieren wollen?

Abgabe

Die durchgeführten Tätigkeiten und gewünschten Elemente müssen in einem Protokoll zusammengefasst werden. Die Fragestellungen sollen ebenfalls in diesem Dokument bearbeitet werden.

Das Protokoll ist eingescannt als ein PDF File zusammen mit dem Packet Tracer Projektfile auf moodle abzugeben.

Bewertung

  • Gruppengröße: 1 Person
  • Maximale Punktezahl Grundkompetenz: 2
  • Zusätzliche Punkte erweiterte Kompetenz (vollständige GK ist Voraussetzung): 1
  • Maximale Punkteanzahl bei verspäteter Abgabe (<= 1 Woche): 1
  • Maximale Punkteanzahl bei verspäteter Abgabe (> 1 Woche): 0,5

Quellen

Pre-Read Material

Datei Typ Größe Geändert
📕 PreRead Material - VLAN.pdf .pdf 932.23 KB 2026-05-05 06:42
