Signalcodierung in digitalen Übertragungssystemen, insbesondere anhand der Manchester‑Kodierung (IEEE‑Variante)

Lernziele und Kompetenzen

  • Verständnis der Manchester‑Kodierung als Leitungscode für synchrone Übertragung.
  • Fähigkeit, eine Binärsequenz korrekt in eine Manchester‑Signalfolge umzusetzen.
  • Erkennen der zeitlichen Struktur: Bitdauer, Pegelwechsel, Synchronisation.
  • Verständnis des Zusammenhangs zwischen Bitwert und Signalübergang (0 = High→Low, 1 = Low→High bei IEEE‑Manchester).
  • Strukturierte Darstellung der Schritte vom Bit zur Signalform.

Voraussetzungen

  • keine

Aufgabenbeschreibung

Zwei Rechner seien über ein gemeinsames physikalisches Medium verbunden. Ein Rechner möchte nun die Bitsequenz 010001101100 an den anderen übertragen.

Teil 1: Codierung

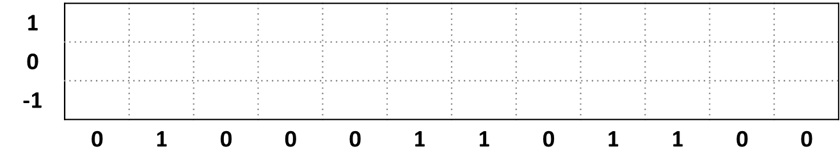

Codieren Sie nun die Bitsequenz mit Hilfe der Manchester Kodierung (IEEE) und skizzieren Sie die zu übertragende Signalfolge in dem nachfolgenden Diagramm.

Hilfestellung:

https://www.elektroniktutor.de/internet/codes.html

https://www.elektroniktutor.de/video/mancode.mp4

Abgabe

siehe allgemeine Abgaberegeln

Ergänzung:

Zwischenschritte der Kodierung

Für jedes einzelne Bit muss angegeben werden:

  • Bitwert (0 oder 1)
  • entsprechender Pegelwechsel (HL oder LH)

Beispielhafte Struktur:

0 → High → Low
1 → Low → High
…

Die Darstellung kann auch tabellarisch erfolgen.

Skizze der Manchester‑Signalfolge

  • Die vollständige Signalform muss als Weg‑Zeit‑Diagramm gezeichnet werden.
  • Jede Bitdauer muss klar abgegrenzt sein.
  • Die Pegelwechsel in der Bitmitte müssen eindeutig erkennbar sein.

Akzeptierte Darstellungen:

  • saubere Hands­kizze (Foto oder Scan)
  • digitales Diagramm (z. B. in Power Point, Draw.io, OneNote, Paint)

Die Skizze muss folgende Beschriftungen enthalten: - x‑Achse: Zeit oder Bitposition - y‑Achse: Signalpegel (z. B. „High“ / „Low“) - Markierung der Bitgrenzen (| | | | | …)

Wichtig: Die Skizze muss lesbar sein.

Bewertung

Gruppengröße: 1 Person

Maximale Punktezahl: 1

Maximale Punkteanzahl bei verspäteter Abgabe < 24h: 0,5

Maximale Punkteanzahl bei verspäteter Abgabe > 24h: 0
