Link Aggregation

Einführung

Link Aggregation ermöglicht es, mehrere Netzwerkverbindungen zwischen zwei Geräten zu einem logischen Link zusammenzufassen. Dies kann die Bandbreite erhöhen, indem der Datenverkehr auf mehrere physische Links verteilt wird, und gleichzeitig die Ausfallsicherheit verbessern, da bei einem Ausfall eines Links der Datenverkehr automatisch über die verbleibenden Links geleitet wird.

Ziele

  • Wiederholung - 802.1Q-Trunks zwischen den Switches konfigurieren
  • EtherChannel zwischen den Switches implementieren und verifizieren

Kompetenzzuordnung

NWTK Switching und Routing

  • grundlegende Switchingaufgaben erklären und in kleinen Netzwerken einsetzen sowie die Problematik von Netzwerkschleifen erläutern
  • die Verwendung von virtuellen Netzwerken (VLANs) begründen und für Midrange-Netzwerke planen

Voraussetzungen

  • Packet Tracer installiert
  • Grundlagen Switchung und OSI Layer 2 aus dem 1. Jahrgang wiederholt

Detaillierte Aufgabenbeschreibung

LACP ist ein Link-Aggregation-Protokoll, das durch IEEE 802.3ad definiert ist und keinem bestimmten Anbieter zugeordnet ist.

LACP ermöglicht die Verwaltung von Ethernet-Kanälen zwischen Switches, die dem 802.3ad-Protokoll entsprechen. Sie können bis zu 16 Ports zu einem Kanal konfigurieren. Acht der Ports sind aktiv, die anderen acht im Standby-Modus. Fällt einer der aktiven Ports aus, wird ein Standby-Port aktiviert.

Gerät Interface IP
S1 VLAN 10 select your own addressing
S2 VLAN 10 select your own addressing
PC-A NIC select your own addressing
PC-B NIC select your own addressing
  • VLAN 10 = Management (S1 und S2)
  • VLAN 20 = Clients (S1: F0/6 und S2: F0/18)
  • VLAN 999 = ParkingLot (S1: F0/3-5, F0/7-24, G0/1-2 und S2: F0/3-17, F0/19-24, G0/1-2)
  • VLAN 1000 = Native (N/A)

Aufgabe Grundkompetenz:

Basisprotokolle / Übungen zum Umgang mit Wireshark

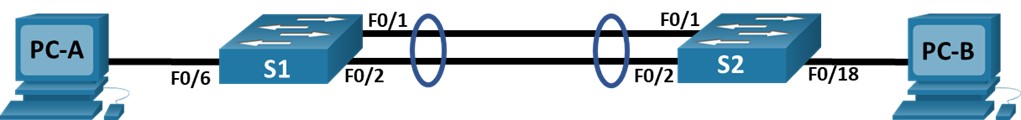

  • Netzwerkaufbau in Packet Tracer und Gerätegrundeinstellungen (siehe Abbildung)
  • VLANs erstellen und Switch-Ports zuweisen wie in der Tabelle angegeben
  • 802.1Q-Trunk zwischen den Switches konfigurieren
  • Implementieren und Überprüfen eines EtherChannel zwischen den Switches.
  • Konfiguration überprüfen
    • Ping zwischen den PCs
    • show Kommandos
    • Entfernen sie eine Verbindung aus dem Kanal, was passiert?
    • Ergänzen sie ein drittes Interface zum Kanal, was passiert?

Aufgabe Erweiterte Kompetenz:

  • Welche Arten von Load Balancing werden unterstützt?
  • Was sind typische praktische Szenarien für jeden unterstützten Mechanismus?
  • Kann die Ausfallsicherheit zusätzlich erhöht werden indem Link Aggregation über mehrere Switches eingerichtet wird? Beschreiben sie anhand einem typischen Beispiel aus der Praxis.

Fragestellungen

Im Rahmen dieser Übung benantworte folgende Fragestellungen:

  • Was ist das Hauptziel von Link Aggregation (EtherChannel) in Netzwerken?
  • Welche Vorteile bietet EtherChannel im Vergleich zu einer einzelnen Verbindung?
  • Was passiert, wenn ein einzelner physischer Link in einem EtherChannel ausfällt?
  • Warum müssen alle Ports in einem EtherChannel dieselben Einstellungen (z. B. VLAN, Duplex, Geschwindigkeit) haben?
  • Kann ein EtherChannel sowohl im Layer 2 als auch im Layer 3 betrieben werden? Wenn ja, wie unterscheiden sich die Konfigurationen?
  • Was sind mögliche Ursachen dafür, dass ein EtherChannel nicht funktioniert oder in den Fehlerzustand geht?

Abgabe

Die durchgeführten Tätigkeiten und gewünschten Elemente müssen in einem Protokoll zusammengefasst werden. Die Fragestellungen sollen ebenfalls in diesem Dokument bearbeitet werden.

Das Protokoll ist eingescannt als ein PDF File zusammen mit dem Packet Tracer Projektfile auf moodle abzugeben.

Bewertung

Gruppengröße: 1 Person Maximale Punktezahl Grundkompetenz: 2 Zusätzliche Punkte erweiterte Kompetenz (vollständige GK ist Voraussetzung): 1 Maximale Punkteanzahl bei verspäteter Abgabe (<= 1 Woche): 1 Maximale Punkteanzahl bei verspäteter Abgabe (> 1 Woche): 0,5
