VLSM

Einführung

Die Variable Length Subnet Mask (VLSM) wurde entwickelt, um die Verschwendung von IP-Adressen zu vermeiden. Mit VLSM wird ein Netzwerk in Subnetze unterteilt und anschließend erneut. Dieser Vorgang kann mehrmals wiederholt werden, um Subnetze unterschiedlicher Größe zu erstellen, basierend auf der Anzahl der in jedem Subnetz benötigten Hosts. Die effektive Nutzung von VLSM erfordert eine Adressplanung.

Ziele

  • Durchführen einer effiziente Adressplanung
  • Ein VLSM Adresschema ermitteln

Kompetenzzuordnung

NWTK Switching und Routing

  • grundlegende Routingaufgaben erklären und in kleinen Netzwerken statisches Routing einsetzen

NWTK Adressierung

  • asymmetrische Adressierungen berechenen und in größeren Netzwerken einsetzen (IPv4, IPv6)

Voraussetzungen

  • Packet Tracer installiert
  • Anwendung von symmetrischem Subnetting

Detaillierte Aufgabenbeschreibung

Vom Leiter der IT Abteilung sind sie beauftragt worden folgende Aufgabe zu bearbeiten.

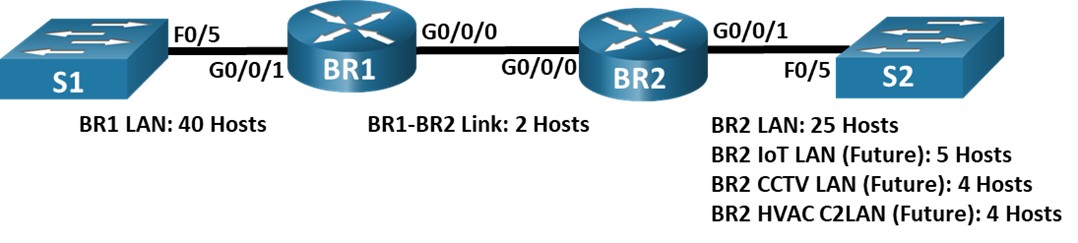

  • Verwenden Sie in diesem Labor die Netzwerkadresse 192.168.<Katalognummer>.128/25, um ein Adressschema für das im Topologiediagramm angezeigte Netzwerk zu entwickeln.

Aufgabe Grundkompetenz:

  • Untersuche die Netzwerkanforderungen
  • Ermittele wie viele Hostadressen und Subnetze verfügbar sind
  • Identifiziere das größte Subnetz
  • Identifiziere das nächstgrößte Subnetz usw.
  • Berechne die Subnetzinformationen
Subnetz Beschreibung # Hosts benötigt /CIDR 1. Hostadresse Broadcast Adresse
BR1 LAN 40
BR2 LAN 25
BR2 IoT LAN 5
BR2 CCTV LAN 4
BR2 HVAC C2LAN 4
BR1-BR2 Link 2
  • Weisen Sie den Ethernet-Schnittstellen die erste Hostadresse im Subnetz zu. BR1 sollte die erste Hostadresse im BR1-BR2-Link zugewiesen werden.
  • Verkable das Netzwerk in Packet Tracer

  • Hinweis: Die in den Praxisübungen verwendeten Router sind Cisco 4221 mit Cisco IOS XE Release 16.9.4 (universalk9-Image). Die in den Übungen verwendeten Switches sind Cisco Catalyst 2960 mit Cisco IOS Release 15.2(2) (lanbasek9-Image). Andere Router, Switches und Cisco IOS-Versionen können verwendet werden. Je nach Modell und Cisco IOS-Version können die verfügbaren Befehle und die erzeugte Ausgabe abweichen.

  • Konfiguriere die Interfaces auf jedem Router

  • Teste die Konfiguration

    • Pingen Sie von BR1 aus die G0/0/0-Schnittstelle von BR2 an.
    • Pingen Sie von BR2 aus die G0/0/0-Schnittstelle von BR1 an.
    • Beheben Sie Verbindungsprobleme, falls die Pings nicht erfolgreich waren.

  • Hinweis: Pings an die GigabitEthernet-LAN-Schnittstellen anderer Router sind nicht erfolgreich. Ein Routing-Protokoll ist erforderlich, damit andere Geräte diese Subnetze erkennen können. Die GigabitEthernet-Schnittstellen müssen außerdem aktiv sein, bevor ein Routing-Protokoll die Subnetze zur Routing-Tabelle hinzufügen kann. Der Schwerpunkt dieses Workshops liegt auf VLSM und der Konfiguration der Schnittstellen.

Aufgabe Erweiterte Kompetenz:

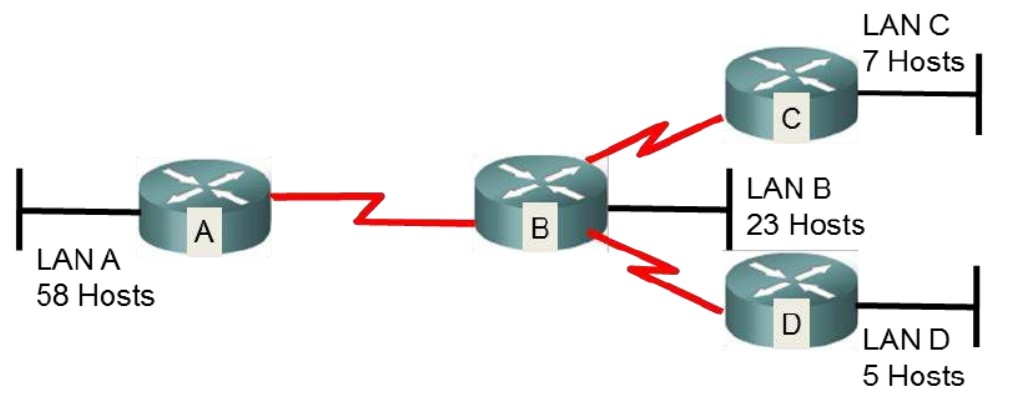

  • In der folgenden Topologie soll jedes Netzwerk-Segment mit IP-Adressen versorgt werden. Ihnen steht für das gesamte Netz der IP-Adressbereich 192.168.15.0/24 zur Verfügung.

  • Kommen Sie mit dem gegebenen IP-Adressbereich aus, wenn Sie variables Subnetting verwenden? Begründen Sie Ihre Antwort.

  • Entwerfen Sie ein Subnetting-Schema unter Verwendung von VLSM.

    • Weisen Sie jedem Segment ein passendes Subnetz mit möglichst geringer Verschwendung von IP-Adressen zu.
    • Wieviele gültige Host-Adressen werden dann in den zugewiesenen Subnetzen nicht genutzt?
    • Welche IP-Adressbereiche sind für zukünftige Erweiterungen noch frei?

Fragestellungen

Im Rahmen dieser Übung benantworte folgende Fragestellungen:

  • Verwenden Sie VLSM, um die Adressierungstabelle anhand der Adresse 171.0.0.0/22 ​​zu ermitteln.
    • Beginnen Sie mit den größten Subnetzen und arbeiten Sie sich zu den kleinsten vor.
    • Es werden 8 Subnetze benötigt – mit den folgenden Hostnummern: 500, 200, 100, 40, 20, 12, 6, 2
    • Das Subnetz für zwei Hosts ist bereits festgelegt – 171.0.3.128/30
    • Wie lauten die Subnetze?

Abgabe

Die durchgeführten Tätigkeiten und gewünschten Elemente müssen in einem Protokoll zusammengefasst werden. Die Fragestellungen sollen ebenfalls in diesem Dokument bearbeitet werden.

Das Protokoll ist eingescannt als ein PDF File zusammen mit dem Packet Tracer Projektfile auf moodle abzugeben.

Bewertung

  • Gruppengröße: 1 Person
  • Maximale Punktezahl Grundkompetenz: 2
  • Zusätzliche Punkte erweiterte Kompetenz (vollständige GK ist Voraussetzung): 1
  • Maximale Punkteanzahl bei verspäteter Abgabe (<= 1 Woche): 1
  • Maximale Punkteanzahl bei verspäteter Abgabe (> 1 Woche): 0,5

Quellen

Pre-Read Material

Datei Typ Größe Geändert
📕 PreRead Material - VLSM.pdf .pdf 501.46 KB 2026-05-05 06:42
