Routing‑Tabelle basierend auf einer Netzwerk‑Topologie erstellen
Lernziele und Kompetenzen
- Netzwerk analysieren
- Erstellung vollständiger Routing‑Tabellen für Endgeräte (Hosts) und Router.
- Gateway‑ und Router‑Funktion einordnen
- IP‑Weiterleitung Schritt für Schritt analysieren
- Arbeiten mit IPv4‑Subnetzen und Netzmasken.
- Zuordnen von IP‑Adresse → Netzwerk → Interface → Gateway.
Voraussetzungen
- keine
Aufgabenbeschreibung

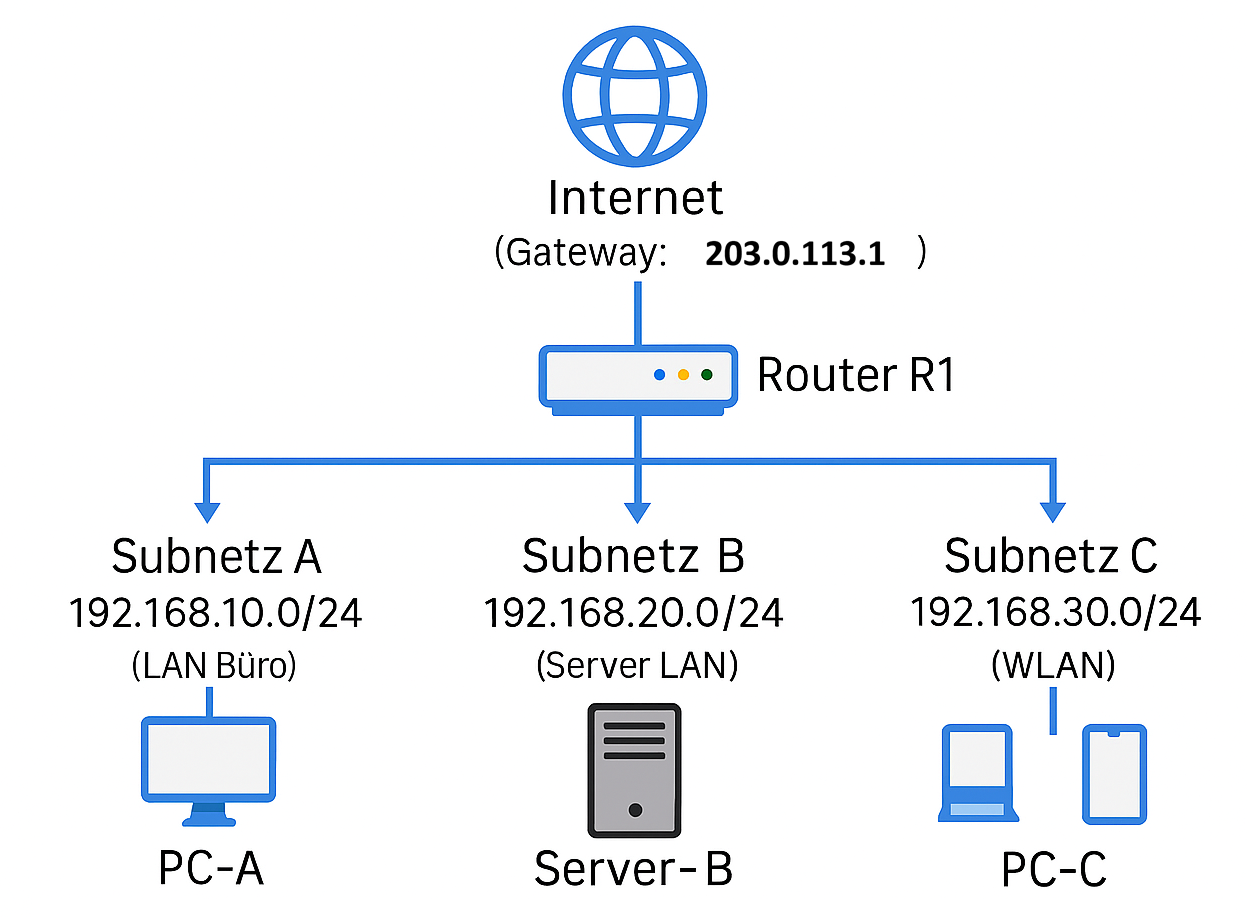

Ein kleines Firmennetzwerk besteht aus drei Subnetzen:
Interfaces von Router R1
| Interface | IP-Adresse | Netz |
|---|---|---|
| eth0 | 203.0.113.2 |
Internet |
| eth1 | 192.168.<Katalognummer>.1 |
Subnetz A |
| eth2 | 192.168.<Katalognummer+10>.1 |
Subnetz B |
| eth3 | 192.168.<Katalognummer+20>.1 |
Subnetz C |
Erstelle für jeden der folgenden Geräte die vollständige Routing‑Tabelle:
- PC‑A in Subnetz A (IP: 192.168.10.50)
- Server‑B in Subnetz B (IP: 192.168.20.100)
- PC‑C in Subnetz C (IP: 192.168.30.25)
- Router R1 (alle Interfaces siehe oben)
Teil 1: Routing‑Tabelle für PC‑A erstellen
Ermittle für den PC‑A alle Routing‑Einträge:
- Route zu eigenem Subnetz
- Default‑Route
- Welche Ziele direkt erreichbar sind
- Welche Ziele über ein Gateway gehen
Teil 2: Routing‑Tabelle für Server‑B erstellen
Ermittle für Server‑B:
- Route für 192.168.20.0/24 (direkt)
- Default‑Route zum Router R1
- Keine weiteren statischen Routen nötig
Teil 3: Routing‑Tabelle für PC‑C erstellen
Analog zu PC‑A und Server‑B.
Teil 4: Routing‑Tabelle für Router R1 erstellen
- Hier müssen alle Subnetze direkt bekannt sein
- Default‑Route → Internet-Gateway 203.0.113.1 via eth0
Template für eine Routing Tabelle
Routing‑Tabelle PC-TBD
| Zielnetz | Maske | Gateway | Interface |
|---|---|---|---|
Teil 5: Weiterleitung
Zeichne die Weiterleitung eines Pakets:
- Von PC‑A zum Server‑B
- Von PC‑C ins Internet
Gib für jede Weiterleitungsentscheidung an:
- welches Routing‑Tabellenelement benutzt wird
- warum keine andere Route gewählt wurde
Referenziere dabei in deiner Abgabe auf die vorbereiteten Routing Tabellen!
Teil 6: Mini‑Reflexion
- Was waren deine Gedankenschritte beim Erstellen der Tabellen?
- Wie findet die Entscheidungsfindung innerhalb eines Routers statt?
- Wie würde sich das Routing ändern bei /25 statt /24?
Abgabe
siehe allgemeine Abgaberegeln
Ergänzung:
Die Weiterleitung ist schrittweise und nummeriert zu beschreiben.
Die Weiterleitung der Pakete ist schrittweise und nachvollziehbar zu beschreiben. Jeder Schritt muss mit einem passenden Routing‑Eintrag deiner Abgabe verknüpft und werden.
Bewertung
Gruppengröße: 1 Person
Maximale Punktezahl: 1
Maximale Punkteanzahl bei verspäteter Abgabe < 24h: 0,5
Maximale Punkteanzahl bei verspäteter Abgabe > 24h: 0
