Statisches Routing

Einführung

Statisches Routing ist eine Methode in Netzwerken, bei der Netzwerkadministratoren Routen manuell in Routing-Tabellen konfigurieren. Diese Routen werden nicht dynamisch von den Routern gelernt, sondern müssen manuell eingetragen und bei Änderungen im Netzwerk manuell angepasst werden.

Ziele

  • Statische Routen anhand einer Netztopologie entwickeln
  • Statische Routen konfigurieren und verifizieren

Kompetenzzuordnung

NWTK Switching und Routing

  • grundlegende Routingaufgaben erklären und in kleinen Netzwerken statisches Routing einsetzen

NWTK Adressierung

  • asymmetrische Adressierungen berechenen und in größeren Netzwerken einsetzen (IPv4, IPv6)

Voraussetzungen

  • Packet Tracer installiert
  • Subnetting wiederholt

Detaillierte Aufgabenbeschreibung

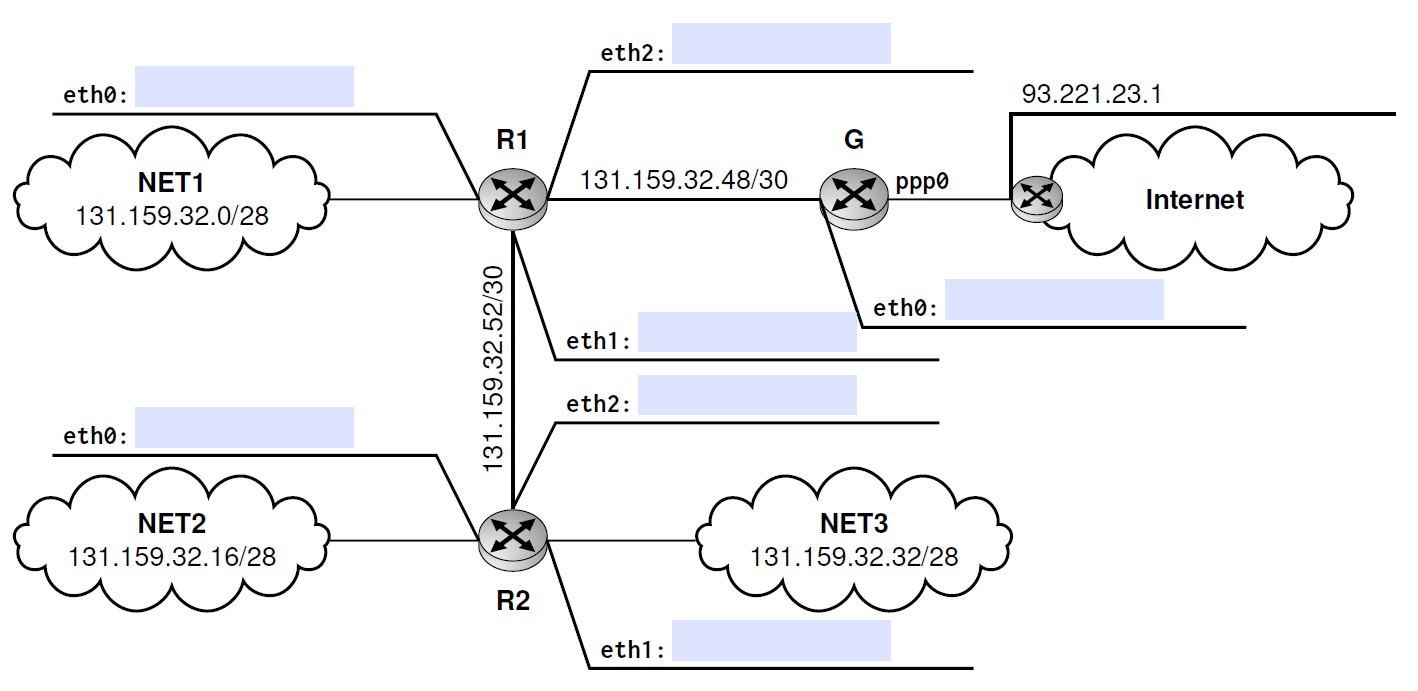

Wir betrachten die Netztopologie des Unternehmens Innovate AG, unten dargestellt.

  • Es soll die Erreichbarkeit der Subnetze NET1-3 untereinander sowie mit dem Internet sichergestellt werden.
  • Die Router R1 und R2 sollen jeweils die höchste nutzbare IP-Adresse in den jeweiligen Subnetzen erhalten.
  • Zur Verbindung zwischen den Routern stehen Transportnetze mit jeweils nur zwei nutzbaren Adressen zur Verfügung. Der Router mit dem kleineren Namen (z.B. R1≺R2) soll hier die niedrigere IP-Adresse erhalten.
  • Der Gateway der Innovate AG sei über sein öffentliches Interface ppp0 mit dem Internet verbunden. Sein Default Gateway sei 93.221.23.1.

Aufgabe Grundkompetenz:

  • Weisen Sie jedem Interface der Router R1, R2 und G jeweils eine IPv4-Adresse zu (Router G nur Interface eth0). Tragen Sie die Adressen in der Netztopologie ein.
  • Erarbeiten Sie die Routingtabellen der Router R1, R2 und G.
  • Überlegen sie, wo Default Routen zum Einsatz kommen können um die Routing Tabelle zu vereinfachen. Nutzen Sie auch eine Default Route für den Zugang zum Internet.
  • Teste die Konfiguration mit PacketTracer. Die Cloud Symbole können entweder mit einem angeschlossenem Host oder einem Router ersetzt werden.
    • Dokumentieren sie den Output der Routingtabellen
    • Prüfen Sie die Verbindung zwischen allen Netzen und dem Internet mittels Ping Kommando

Aufgabe Erweiterte Kompetenz:

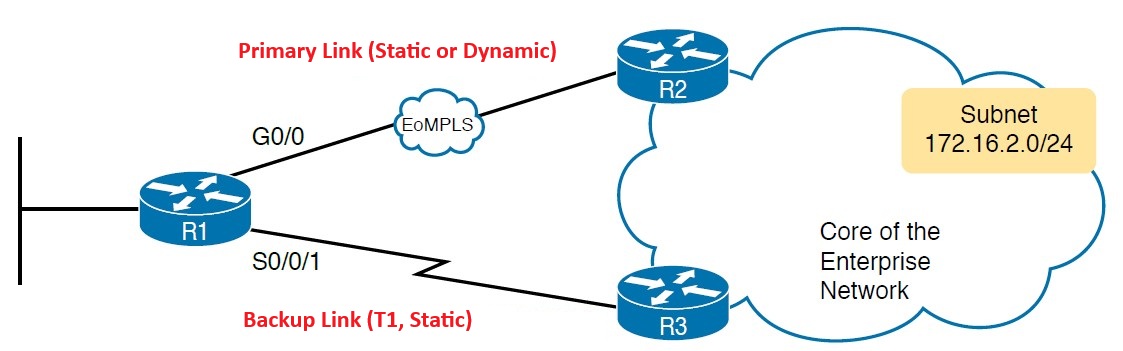

Gegeben ist folgende Topologie:

Entwerfen Sie ein Subnetting-Schema unter Verwendung von VLSM.

  • Welcher Link ist schneller?
  • Wenn statische und dynamische Routen zum selben Ziel vorhanden sind, welche werden bevorzugt (Hinweis: Administrative Distance)?

  • Welcher Pfad MPLS oder T1 wird standardmäßig gewählt werden?

    • Beide Routen über Statische Routen erlernt?
    • Eine Route über ein dynamisches Protokoll erlernt?
    • Wie kann man eine Backup Route mittels statischem Routing konfigurieren?

  • Wie kann man bei 2 statischen Routen zum gleichen Ziel festlegen welche bevorzugt wird?

Fragestellungen

Im Rahmen dieser Übung benantworte folgende Fragestellungen:

  • Was ist eine statische Route und wie unterscheidet sie sich von einer dynamischen Route?
  • Welche Informationen müssen bei der Konfiguration einer statischen Route angegeben werden?
  • In welchen Situationen ist der Einsatz statischer Routen sinnvoll oder notwendig?
  • Was passiert, wenn sich die Netzwerktopologie ändert und statische Routen verwendet werden?
  • Wie kann man überprüfen, ob eine statische Route korrekt funktioniert?
  • Was ist eine Floating Static Route?
  • Welche Geschwindigkeiten lassen sich mit MPLS erreichen?
  • Was ist T1 und das europäische Äquivalent E1?

Abgabe

Die durchgeführten Tätigkeiten und gewünschten Elemente müssen in einem Protokoll zusammengefasst werden. Die Fragestellungen sollen ebenfalls in diesem Dokument bearbeitet werden.

Das Protokoll ist eingescannt als ein PDF File zusammen mit dem Packet Tracer Projektfile auf moodle abzugeben.

Bewertung

  • Gruppengröße: 1 Person
  • Maximale Punktezahl Grundkompetenz: 2
  • Zusätzliche Punkte erweiterte Kompetenz (vollständige GK ist Voraussetzung): 1
  • Maximale Punkteanzahl bei verspäteter Abgabe (<= 1 Woche): 1
  • Maximale Punkteanzahl bei verspäteter Abgabe (> 1 Woche): 0,5
